UPL2-12——Realtime GI 模块

Realtime GI 模块

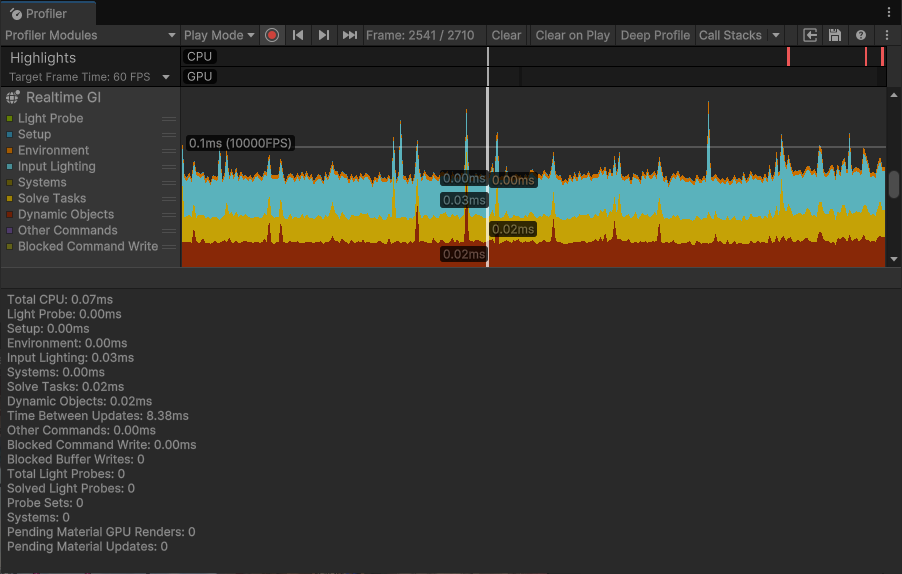

Realtime GI（实时全局光照）模块，用于排查项目中 实时全局光照系统 的运行时性能开销
展示 CPU 侧用于 Realtime GI 的探针更新、任务调度、环境光照解算 等子系统的耗时情况

注意：不同 Unity 版本底层使用的光照系统可能不同，并且想要该模块记录数据，我们需要在 Unity 中开启实时全局光照功能

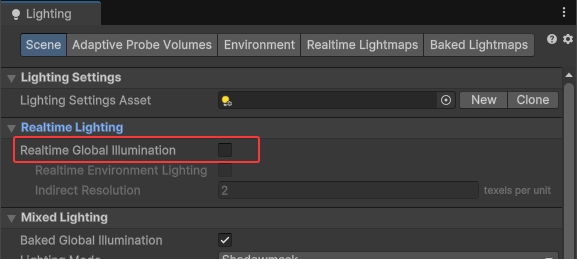

Window ——> Rendering ——> Lighting 中开启


Realtime GI 中各参数功能的含义和作用

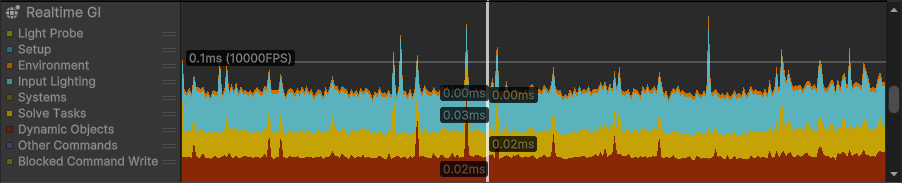

  • 实时全局光照 (Realtime GI) 性能分析视图


    • Light Probe（光照探针）: 光照探针相关计算总耗时

      如果你使用了大量动态物体与光照探针混合，耗时可能升高

    • Setup（设置）: 光照系统每帧的设置初始化阶段

      包括检测哪些网格、材质或光照发生了变化

    • Environment（环境光照）: 对全局环境数据的处理，比如环境光、间接光设置的变化

      大场景或频繁变更环境参数时可能消耗大

    • Input Lighting（输入光照数据）: 传入光照系统的阶段

      包括静态光源、动态发光材质、光探针灯光等

    • Systems（系统处理）: 光照系统内部系统数据结构更新（场景结构）

      多用于动态场景结构变化时，比如加载/卸载物体、地形修改等

    • Solve Tasks（解算任务）: 光照系统实际求解任务的耗时（核心计算阶段）

      是影响性能最关键的部分。包括反射、间接光反弹计算等等

    • Dynamic Objects（动态物体）: 与动态物体（非静态）交互的光照数据处理

      比如动态发光物体、玩家、移动平台等与场景间的光照互相影响

    • Other Commands（其它命令）: 其他杂项指令的耗时

      一般不需要重点关注，除非此项异常高

    • Blocked Command Write（写入阻塞命令）: 表示光照系统请求写入数据（例如更新 GI 网格）时被阻塞了

      可能是主线程、Job 系统冲突等问题。若此项频繁 > 1ms，可能影响帧率

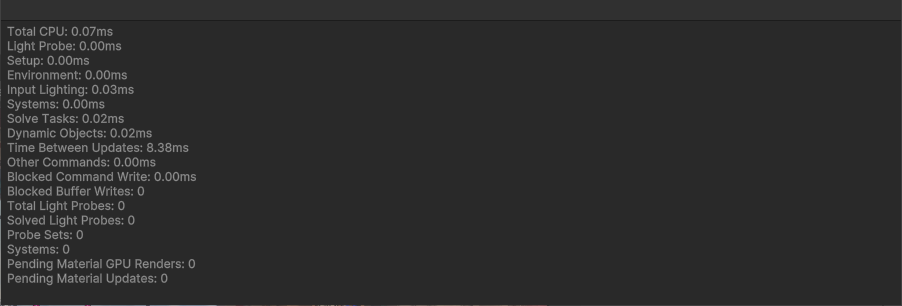

  • 详细信息视图


    • Total CPU：本帧光照系统（Realtime GI）在 CPU 上总共消耗的时间。
    • Light Probe：与光照探针（Light Probes）相关的计算耗时。
    • Setup：光照系统初始化本帧需要处理的数据阶段，如变更检测、场景结构分析等。
    • Environment：环境光照相关的处理（如天空盒光照等）。
    • Input Lighting：收集所有光源、发光材质输入数据传给 光照系统 的时间。
    • Systems：光照系统中管理场景光照传播的系统结构处理耗时（如场景加载或结构变更时）
    • Solve Tasks：光照核心求解阶段，是计算间接光照、反射等最耗性能的部分。
    • Dynamic Objects：动态物体（非静态）参与全局光照的计算耗时，如动态发光物体、玩家角色等。
    • Time Between Updates：光照系统两次更新之间的时间间隔（非帧间隔），用于内部节奏控制。
    • Other Commands：其他零散命令的耗时，通常不重要，除非异常高。
    • Blocked Command Write：光照系统写入数据到系统时被阻塞的耗时。如果不为 0，说明性能瓶颈可能在同步阶段。
    • Blocked Buffer Writes：被阻塞的缓冲区写入次数。正常应为 0。
    • Total Light Probes：场景中存在的光照探针总数量（用于动态物体光照混合）。
    • Solved Light Probes：本帧中实际求解（更新）的光照探针数量
    • Probe Sets：当前光照探针分组数量（用于优化 GI 更新效率）
    • Systems：当前启用的光照系统实例数量（每个光照区域或子场景可能算一个）。
    • Pending Material GPU Renders：等待在 GPU 上进行材质处理的数量。
    • Pending Material Updates：等待进行材质更新的材质数量

    重点关注对象：

    1. Solve Tasks（光照核心求解阶段）：是否每帧都执行并且耗时过高；建议转为静态光照或减少动态发光物体
    2. Dynamic Objects：动态物体是否频繁导致光照更新；让动态物体远离 GI 区域或使用 Light Probe 替代
    3. Blocked Command Write：是否为 0；非零说明 Enlighten 写入数据被阻塞，可能导致卡顿
    4. Pending Material Updates：避免每帧改材质参数

Realtime GI 对于我们的意义

需要注意的是，该模块对于我们的意义，取决于项目中是否启用了 Unity 实时全局光照系统
如果启用了，那么它可以帮助我们：

  1. 评估实时全局光照的性能开销
  2. 做出是否保留实施光照的决策
  3. 针对特定平台做有针对性的优化

等等
