UPL9-12——阴影质量

前置知识：

  • US3S6L1——阴影的基本原理
  • US3S6L2——Unity中阴影的实现原理

内置渲染管线设置阴影质量

工程设置中的质量设置

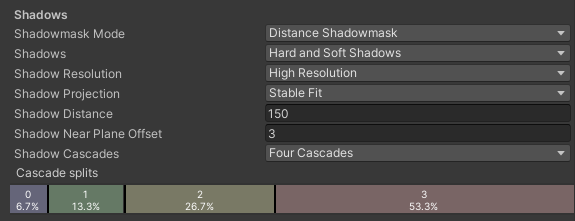

相关设置在 Project Setting —— Quality —— Shadows 中：


  • Shadowmask Mode：遮罩模式


    • Shadowmask（阴影遮罩）

      静态物体的阴影都来自光照贴图，动态物体投射的阴影混合在 Shadowmask 里

    • Distance Shadowmask（距离阴影遮罩）

      近处用实时阴影，远处用光照贴图里的 Shadowmask，平衡性能和质量

    移动端建议选择 Distance Shadowmask

  • Shadows：阴影


    • Disable Shadows（全局禁用阴影）

      即使光源（Light）里设置了投射阴影，物体也不会产生阴影

    • Hard Shadows Only（仅开启硬阴影）

      开启 硬阴影（边缘清晰锐利）
      性能消耗相对低，阴影看起来不自然，尤其是远处或柔光场景
      适用于移动端、低端设备或风格化游戏

    • Hard and Soft Shadows（硬和软阴影）

      同时支持 硬阴影和软阴影
      具体使用哪种，由 Light 组件中的 Shadows 的 Type 决定
      如果光源设置为 Soft Shadows 软阴影，效果更好，但是消耗高
      （阴影的边缘模糊，过渡更自然）
      适用于高端设备、需要真实感的场景

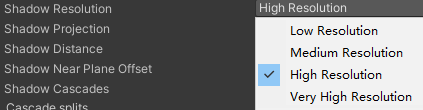

  • Shadow Resolution：阴影贴图分辨率


    • Low Resolution（低分辨率）：一般阴影贴图尺寸为 256 * 256 或 512 * 512
    • Midium Resolution（中等分辨率）：一般为 1024 * 1024
    • High Resolution（高分辨率）：一般为 2048 * 2048
    • Very High Resolution（超高分辨率）：一般为 4096 * 4096

    移动端、低端设备 建议 Low 或 Medium
    普通 PC、主机 建议 High
    高端硬件、追求极致画质 建议 Very High

  • Shadow Projection：阴影投射


    • Close Fit（贴身适配）

      阴影贴图津贴摄像机视锥，近处更清晰，远处阴影容易模糊、抖动

    • Stable Fit（稳定适配）

      阴影贴图保持稳定缩放，减少阴影抖动，但是近处精度略差

    一般游戏用 Stable Fit，除非特别需要近景清晰

  • Shadow Distance： 阴影可见的最大距离（场景单位，通常是米）

    超过这个距离的物体不再投射阴影
    设置过大会增加性能开销
    设置过小可能导致远处物体没有阴影而违和

  • Shadow Near Plane Offset：摄像机近平面和阴影映射的偏移

    调整摄像机近平面和阴影映射的偏移，可以避免阴影抖动或裁剪问题，
    值越大，能减少阴影与物体分离，但可能造成阴影消失

  • Shadow Cascades：级联阴影


    级联阴影：

    定向光（如太阳光）要覆盖整个场景，阴影贴图分辨率是固定的。
    如果距离太远，阴影就会模糊、抖动（锯齿感明显）
    我们通过级联阴影把摄像机的可见范围（视锥体）切成几段，
    每一段单独分配一张阴影贴图
    近处的级联使用更多像素（阴影更清晰）
    远处的级联使用更少像素（阴影模糊一些，但不明显）

    • No Cascades：不使用级联

      整个摄像机可见范围只用一张阴影贴图，
      性能消耗最低，但是远处阴影模糊明显

    • Two Cascades：把相机的可见范围分成两段

      近处和远处分别使用一张阴影贴图
      近景阴影清晰度提升，性能开销中等，分段过少，远景仍然比较模糊

    • Four Cascades： 把相机的可见范围分成四段

      每一段单独使用一张阴影贴图
      近处阴影非常清晰，整体过渡平滑，
      性能开销最大，因为要生成并采样更多阴影贴图

    移动端推荐：No Cascades 或 Two Cascades
    PC、主机推荐：Four Cascades（效果最好）

  • Cascade splits：每个级联的分割比例 从左到右 从近到远

    段数由 Shadow Cascades 决定

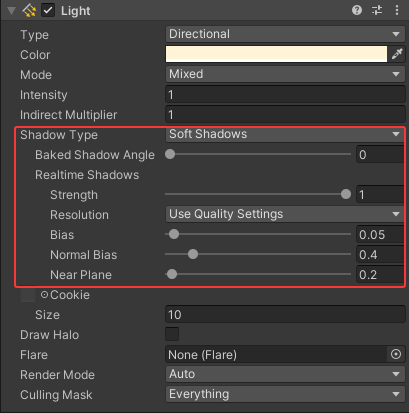

光源组件中的相关参数

内置管线的光源组件具体可见：U1L11——光源组件


  • Shadow Type（阴影类型）

    • No Shadows ：不投射阴影
    • Hard Shadows：阴影边缘清晰，性能好，但效果生硬
    • Soft Shadows：阴影边缘有模糊过渡，更自然，但性能消耗更大。

  • Baked Shadow Angle（烘焙阴影角度）

    仅用于 烘焙光源 (Baked Light)，控制软阴影的模糊角度
    值越大，阴影边缘越模糊
    实时光源不会用到这个参数

  • Realtime Shadows（实时阴影相关设置）

    • Strength（阴影强度 0~1）

      • 1：完全黑色阴影
      • 0.5：半透明阴影
      • 0：阴影不可见

    • Resolution（阴影贴图分辨率）

      • Use Quality Settings：使用质量设置中的全局设置质量，也可以单独设置
      • Low Resolution（低分辨率）：一般阴影贴图尺寸为 256 * 256 或 512 * 512
      • Midium Resolution（中等分辨率）：一般为 1024 * 1024
      • High Resolution（高分辨率）：一般为 2048 * 2048
      • Very High Resolution（超高分辨率）：一般为 4096 * 4096

    • Bias（偏移）

      控制阴影深度偏移，用来减少 阴影自遮挡问题
      值越大，阴影与物体会分离
      通常在 0.05 ~ 0.1 范围内调整

    • Normal Bias（法线偏移）

      按照表面法线方向偏移采样位置
      主要减少阴影抖动和摩尔纹
      值太大会让阴影“漂浮”，太小则容易自遮挡

    • Near Plane（近裁剪面）

      定义阴影摄像机的近平面
      值太小：精度低，阴影抖动明显
      值太大： 可能裁剪掉近处的阴影

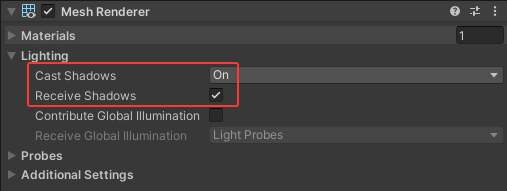

渲染组件中的相关参数

Mesh Renderer 具体可见：US3S10L1——网格、网格渲染器、材质、着色器等之间的关系


  • Cast Shadows： 决定该物体是否投射阴影

    • Off：不投射阴影
    • On：始终投射阴影
    • Two Sided：双面几何体（如平面）也能投射阴影。
    • Shadows Only：物体本身不可见，但仍然投射阴影
      （常用于特殊效果，比如只显示阴影的隐形角色）

  • Receive Shadows： 决定该物体是否接收阴影

    • 勾选：物体表面会显示其他物体投下的阴影
    • 不勾选：物体不接收阴影（比如天空盒、特效平面）

SRP (URP) 管线设置阴影质量

工程设置中的质量设置

URP 管线的阴影质量相关设置分为两个地方

一是在：Project Setting —— Quality —— Shadows 中：


  • Shadowmask Mode：遮罩模式


    • Shadowmask（阴影遮罩）

      静态物体的阴影都来自光照贴图，动态物体投射的阴影混合在 Shadowmask 里

    • Distance Shadowmask（距离阴影遮罩）

      近处用实时阴影，远处用光照贴图里的 Shadowmask，平衡性能和质量

    移动端建议选择 Distance Shadowmask

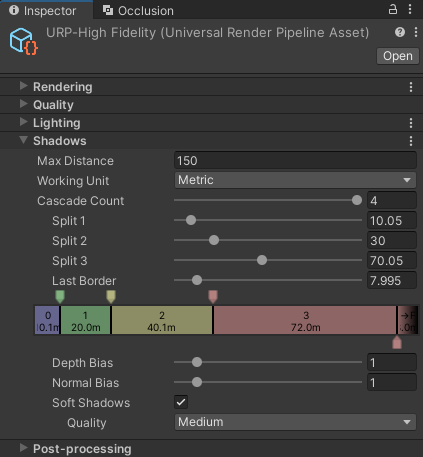

二是在 URP 本身的渲染管线配置文件（Universal Render Pipeline Asset）中：

要找到当前项目中使用的 Universal Render Pipeline Asset，可以在 Project Setting —— Quality —— Rendering —— Render Pipeline Asset 找到


然后选中 Universal Render Pipeline Asset，即可在 Inspector 窗口内设置阴影质量相关：


  • Max Distance（最大距离）

    阴影可见的最大距离（单位：米）
    超过这个距离的物体不会渲染阴影
    值越大：性能开销越高，值太小：远处物体阴影消失

  • Working Unit（工作单元）

    设定单位制，只要影响后面的级联影响分段的设置


    • Metric（米）
    • Percent（相对于 Max Distance 的比例）

  • Cascade Count（级联阴影数量）

    越多 → 近处阴影更清晰，但性能开销更大

    常见设置：

    • 移动端：2
    • PC、主机：4

  • Split 1、2、3、Last Border

    定义各级联阴影的分割点
    近处级联区域较小、分辨率集中、阴影清晰
    远处级联范围大、阴影模糊一些、但节省性能

  • Depth Bias（深度偏移）

    在光源深度图中沿着 视线方向 偏移采样点
    用来减少阴影自遮挡
    值太大会导致阴影和物体脱离

  • Normal Bias（法线偏移）

    按照表面法线方向偏移采样点
    减少阴影抖动和摩尔纹
    值太大会导致阴影漂浮感明显

  • Soft Shadows（软阴影）

    • 勾选：阴影边缘柔和模糊
    • 未勾选：阴影边缘锐利

    软阴影更真实，但开销更大（需要多次采样）

    • Quality（软阴影质量）


      • Low：性能好，但边缘锯齿感明显
      • Medium: 折中方案
      • High:边缘柔和平滑，但性能消耗较大。

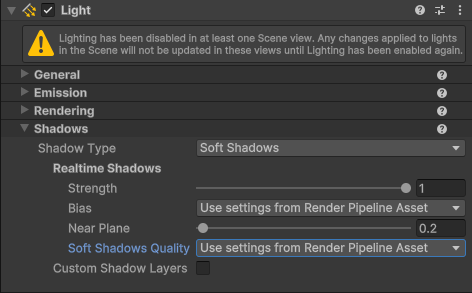

光源组件中的相关参数


  • Shadow Type（阴影类型）


    • No Shadows ：不投射阴影
    • Hard Shadows：阴影边缘清晰，性能好，但效果生硬
    • Soft Shadows：阴影边缘有模糊过渡，更自然，但性能消耗更大

  • Realtime Shadows（实时阴影相关设置）

    • Strength（阴影强度 0~1）

      • 1：完全黑色阴影
      • 0.5：半透明阴影
      • 0：阴影不可见

    • Bias（偏移）：控制阴影深度和法线偏移

      默认跟随 URP Asset 设置，也可以自定义


      • Depth（深度偏移）

        在光源深度图中沿着 视线方向 偏移采样点
        用来减少阴影自遮挡
        值太大会导致阴影和物体脱离
        通常在 0.05 ~ 0.1 范围内调整

      • Normal Bias（法线偏移）

        按照表面法线方向偏移采样点，减少阴影抖动和摩尔纹
        值太大会导致阴影漂浮感明显，太小则容易自遮挡

    • Near Plane（近裁剪面） 定义阴影摄像机的近平面

      值太小：精度低，阴影抖动明显
      值太大： 可能裁剪掉近处的阴影

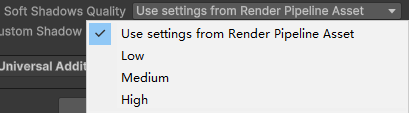

    • Soft Shadows Quality（控制软阴影的质量）

      默认跟随 URP Asset 设置，如果覆盖，可以选择不同的采样质量


    • Custom Shadow Layers (自定义阴影层级)

      默认情况下，光源的阴影会影响所有受光物体
      勾选后，可以选择特定的 Shadow Layer，只让光源对指定层的物体投射阴影
      常用于优化（只让关键物体投射阴影）、或特殊效果（比如只让角色的光源影响角色本身）。

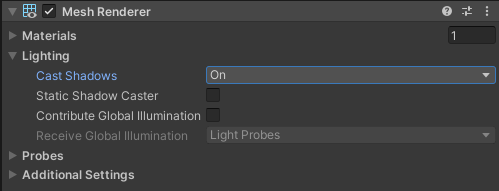

渲染组件中的相关参数


  • Cast Shadows： 决定该物体是否投射阴影

    • Off：不投射阴影
    • On：始终投射阴影
    • Two Sided：双面几何体（如平面）也能投射阴影
    • Shadows Only：物体本身不可见，但仍然投射阴影
      （常用于特殊效果，比如只显示阴影的隐形角色）

  • Static Shadow Caster：静态阴影投射体

    启用后，物体会被当作 静态阴影投射体。
    意味着它不会在运行时动态更新阴影，而是作为静态几何体来处理
    可以减少性能开销（因为不需要每帧更新阴影）
    如果物体在运行时会移动/旋转，那么它的阴影也不会跟随更新，可能造成错误。
    一般用于 建筑、地形、石头、不会动的大型物体

‍
