US3S1L7-2——Blinn-Phong光照模型的逐片元光照

知识回顾

Blinn Phong光照模型公式：

$$物体表面光照颜色 = 环境光颜色 + 兰伯特光照模型所得颜色 + BlinnPhong式高光反射光照模型所得颜色$$

其中：

• 环境光颜色 = UNITY_LIGHTMODEL_AMBIENT​ (unity_AmbientSky​、unity_AmbientEquator​、unity_AmbientGround)

  关于上边四个变量，详见：US3S1L5——Phong光照模型

• 漫反射光颜色 = 兰伯特光照模型 计算得到的颜色

• 高光反射光颜色 = Blinn Phong式高光反射光照模型 计算得到的颜色

利用Blinn-Phong式光照模型实现光照效果（逐片元光照）

关键步骤：

1. 计算兰伯特光照模型

   fixed4 _MainColor;      //属性设置的漫反射颜色

   //计算兰伯特光照模型 颜色相关函数（逐片元）
   //参数：
   //  wNormal: 世界空间下顶点的法线信息
   fixed3 getFragLambertColor(in float3 wNormal)
   {
       float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);  //将光源0的位置标准化，得到方向，用于计算夹角
       //兰伯特光照模型的实现，这里的颜色计算只取rgb，不考虑透明度的情况
       fixed3 color = _LightColor0.rgb * _MainColor.rgb * max(0, dot(wNormal, lightDir));
       return color;
   }

2. 计算Blinn-Phong式高光反射光照模型

   fixed4 _SpecularColor;  //属性设置的材质高光颜色
   float _SpecularNum;     //属性设置的光泽度

   //计算Blinn-Phong高光反射光照模型 颜色相关函数（逐片元）
   //参数：
   //  wPos: 世界空间下顶点坐标
   //  wNormal: 世界空间下顶点的法线信息
   fixed3 getFragSpecularColor(in float3 wPos, in float3 wNormal)
   {
       float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - wPos);    //计算观察方向
       float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);          //标准化光源方向
       float3 halfA = normalize(viewDir + lightDir);                   //将光源方向和观察方向相加得到其半角向量，并标准化
       //Blinn-Phong高光反射模型的实现，这里的颜色计算只取rgb，不考虑透明度的情况
       fixed3 color = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(wNormal, halfA)), _SpecularNum);
       return color;
   }

完整的Shader代码如下：

Shader "TeachShader/Lesson45"
{
    Properties
    {
        _MainColor("MainColor", Color) = (1, 1, 1, 1)           //材质的漫反射颜色
        _SpecularColor("SpecularColor", Color) = (1, 1, 1, 1)   //材质高光反射颜色
        _SpecularNum("SpecularNum", Range(0, 20)) = 0.5         //光泽度
    }
    SubShader
    {
        Pass
        {
            Tags { "LightMode" = "ForwardBase" }

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            struct v2f
            {
                float4 svPos : SV_POSITION;     //裁剪空间下的顶点坐标
                float3 wNormal : NORMAL;        //世界空间下的法线
                float3 wPos : TEXCOORD0;        //世界空间下的顶点坐标
            };

            fixed4 _MainColor;      //属性设置的漫反射颜色
            fixed4 _SpecularColor;  //属性设置的材质高光颜色
            float _SpecularNum;     //属性设置的光泽度

            //计算兰伯特光照模型 颜色相关函数（逐片元）
            //参数：
            //  wNormal: 世界空间下顶点的法线信息
            fixed3 getFragLambertColor(in float3 wNormal)
            {
                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);  //将光源0的位置标准化，得到方向，用于计算夹角
                //兰伯特光照模型的实现，这里的颜色计算只取rgb，不考虑透明度的情况
                fixed3 color = _LightColor0.rgb * _MainColor.rgb * max(0, dot(wNormal, lightDir));
                return color;
            }

            //计算Blinn-Phong高光反射光照模型 颜色相关函数（逐片元）
            //参数：
            //  wPos: 世界空间下顶点坐标
            //  wNormal: 世界空间下顶点的法线信息
            fixed3 getFragSpecularColor(in float3 wPos, in float3 wNormal)
            {
                float3 viewDir = normalize(_WorldSpaceCameraPos.xyz - wPos);    //计算观察方向
                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);          //标准化光源方向
                float3 halfA = normalize(viewDir + lightDir);                   //将光源方向和观察方向相加得到其半角向量，并标准化
                //Blinn-Phong高光反射模型的实现，这里的颜色计算只取rgb，不考虑透明度的情况
                fixed3 color = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0, dot(wNormal, halfA)), _SpecularNum);
                return color;
            }

            v2f vert (appdata_base v)
            {
                v2f v2fData;
                v2fData.svPos = UnityObjectToClipPos(v.vertex);             //顶点转换到裁剪空间
                v2fData.wNormal = UnityObjectToWorldNormal(v.normal);       //法线转换到世界空间
                v2fData.wPos = mul(unity_ObjectToWorld, v.vertex).xyz;      //顶点转换到世界空间
                return v2fData;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                //计算Blinn-Phong式光照模型需要的各种颜色
                fixed3 lambertColor = getFragLambertColor(i.wNormal);                                   //计算漫反射
                fixed3 specularColor = getFragSpecularColor(i.wPos, i.wNormal);                         //计算高光反射颜色
                fixed3 blinnPhongColor = UNITY_LIGHTMODEL_AMBIENT.rgb + lambertColor + specularColor;   //计算Blinn-Phong式光照模型颜色

                return fixed4(blinnPhongColor.rgb, 1);  //因为传递过来的颜色变量不包括透明度，因此这里需要手动指定透明度
            }
            ENDCG
        }
    }
}

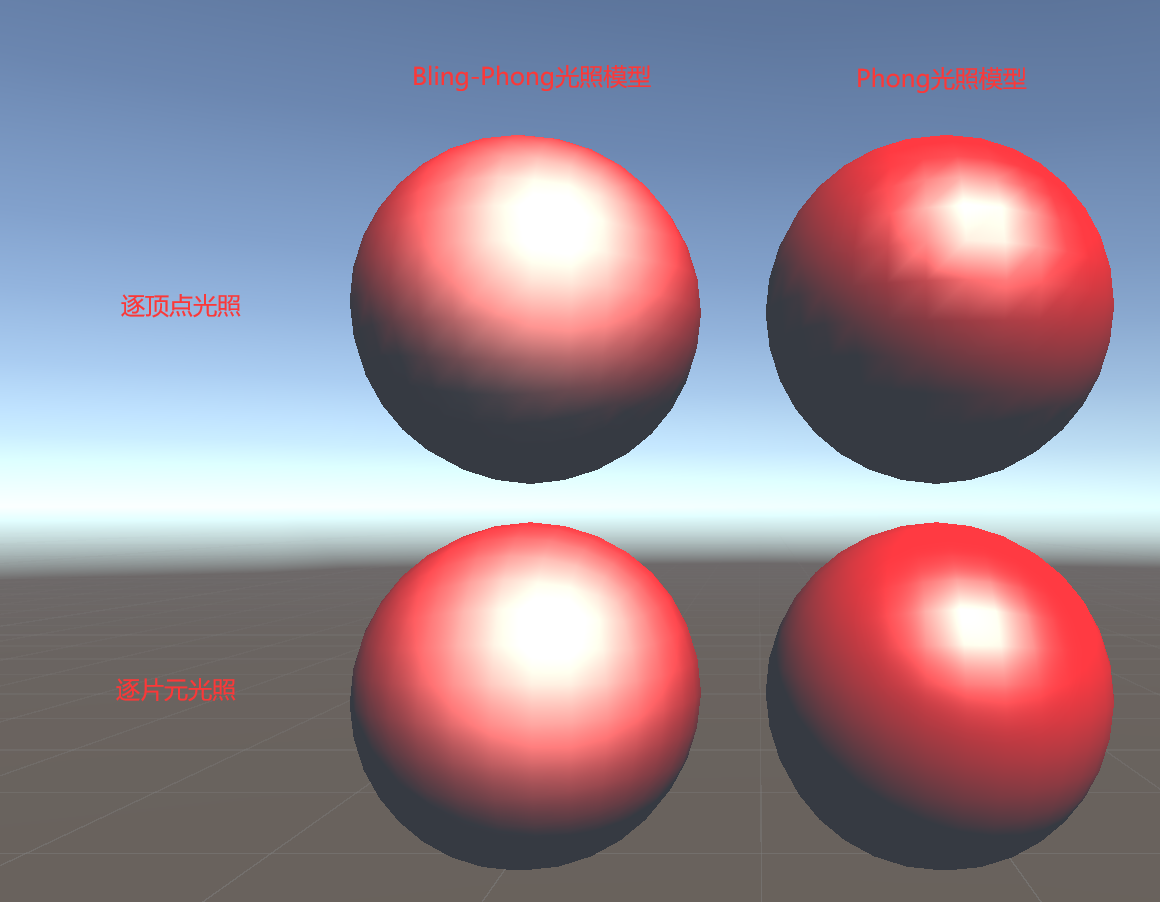

显示效果（光泽度为5，漫反射颜色为红色，高光反射颜色为白色）：

可见，Blinn-Phong式光照模型比Phong式光照模型的高光效果更加均匀，面积也更大
而逐片元光照相比逐顶点光照的光斑边缘也更加平滑

‍
