US3S9L5——顶点根据摄像机位置移动-广告牌效果

广告牌效果

广告牌效果，它是一种图形技术，用于确保对象（通常是二维纹理面片或精灵(Sprite)图片）始终面向摄像机
同时在某些轴上保持固定的方向（一般分为全向广告牌和轴对齐广告牌）
在3D游戏中非常有用，它可以确保无论从哪个角度看、对象始终面向玩家，创造出一种始终可见的效果。

全向广告牌效果

即无论摄像机位置如何变化，对象在所有轴上始终面向摄像机
适用于烟雾、火焰等需要从任何角度看都要正对摄像机的效果
轴对齐广告牌效果

即对象在一个特定轴上保持固定方向，而在其他轴上面向摄像机，
适用于树木、花草、人物等需要在特定轴上保持正确方向的效果，
其中垂直广告牌就是一种特殊的轴对齐广告牌，对象在水平面（XZ平面）上旋转
但在垂直方向上始终保持不变

广告牌效果基本原理

想要实现广告牌效果，核心原理是：旋转模型空间坐标系让其始终面向摄像机

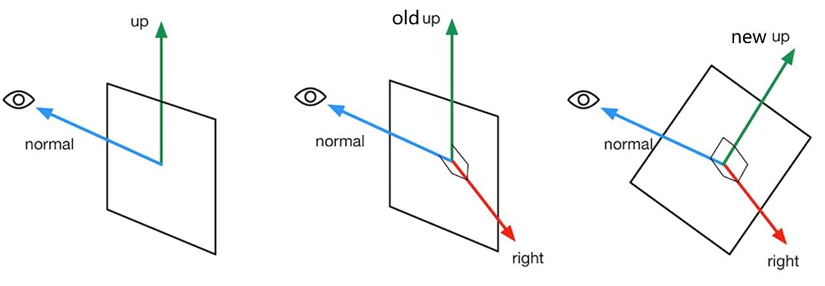

想要达到这个目的，我们需要构建一个基于模型空间的新坐标系：
坐标系由两个关键因素决定

原点（新坐标系中心点）

基于模型空间的，可以自定义，但一般还是用 $(0,0,0)$
三个轴向（X轴、Y轴、Z轴）

通常情况下三个轴向由视角方向、垂直视角方向向上方向、右方向构成

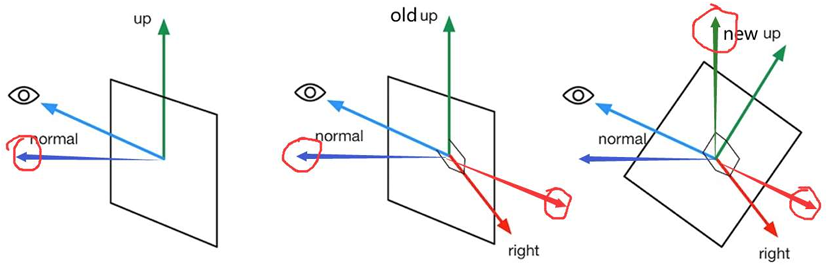

因此，关键点就是求出三个轴向（X轴、Y轴、Z轴）：

新坐标系 Z 轴 = $normal$ = $摄像机位置转换到模型空间的位置 – 模型空间下新轴向空间中心点$

其中模型空间下的新轴向空间中心点一般还是 $(0,0,0)$ ，
也就是说，新坐标系 Z 轴就是视角方向
新坐标系 X 轴 = $right$ = $normal \times oldup$ （知识回顾：两个向量叉乘可以得到垂直于两向量所在平面的向量）

其中 $oldup$ 就是原来的模型空间中 Y 轴 $(0,1,0)$ ，
也就是说，新坐标系 X 轴是新坐标系 Z 轴与旧坐标系 Y 轴所在平面的法向量（新坐标系遵循右手坐标系）
新坐标系 Y 轴 = $newup$ = $normal \times right$

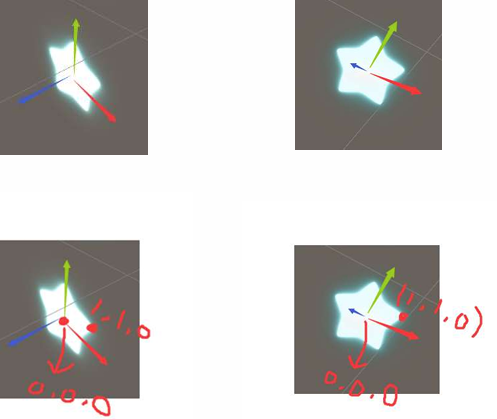

通过以上方法即可获取到新坐标空间的 X、Y、Z 轴，有了轴向，再定义一个新坐标系的中心点（相对于模型空间的）
一般我们会将中心点 $Center$ 定为 $(0,0,0)$ ，即原模型空间原点

那么此时我们只需要计算以下两步即可：

偏移位置 = 顶点坐标 – $Center$
新顶点位置 = $Center + X轴方向 \times 偏移位置.x + Y轴方向 \times 偏移位置.y + Z轴方向 \times 偏移位置.z$

通过以上的计算，我们便可以让顶点更新位置，让对象一直面朝我们了，实现出一个全向广告牌效果

如果想要实现出垂直广告牌效果，那只需要在计算轴向向量时进行修改即可

只需要在计算 $normal$ 向量时，让其的 y 值变为 0 即可，相当于 $normal$ 向量只在 xz 平面变化

广告牌效果实现关键点总结：

计算新坐标系
1. 原点确定（一般是 $(0,0,0)$ ）
2. 坐标轴计算 $(x,y,z)$
顶点计算
1. 偏移位置 = 顶点坐标 – Center
2. 新顶点位置 = Center + X轴 * 偏移位置.x + Y轴 * 偏移位置.y + Z轴 * 偏移位置.z
全向广告牌和垂直广告牌区别

计算 normal 轴时，y 为 0 则为垂直广告牌

广告牌效果具体实现

使用下图的星星图实现广告牌效果：

新建 Shader，删除无用代码

声明属性，属性映射

主纹理、颜色叠加、垂直程度（新坐标系的Y轴垂直于视角方向的程度，0为垂直广告牌，1为全向广告牌）

Properties
{
    _MainTex("Texture", 2D) = "white"{}                 // 主贴图
    _Color("Color", Color) = (1, 1, 1, 1)               // 颜色叠加
    _VerticalDegree("VerticalDegree", Range(0, 1)) = 1  // 垂直程度，控制垂直广告牌到全向广告牌的变化
}

透明 Shader 相关

注意：关闭批处理，并让其两面渲染（也就是不剔除）

Tags { "RenderType"="Transparent" "Queue"="Transparent" "IgnoreProjector"="True" "DisableBatching"="True" }
Pass
{
    ZWrite Off
    Blend SrcAlpha OneMinusSrcAlpha
    Cull Off
    // ...
}

结构体相关

顶点和纹理坐标

#pragma vertex vert
#pragma fragment frag

#include "UnityCG.cginc"

struct v2f
{
    float2 uv : TEXCOORD0;
    float4 vertex : SV_POSITION;
};

sampler2D _MainTex;
float4 _MainTex_ST;
fixed4 _Color;
float _VerticalDegree;

顶点着色器

确定新坐标中心点 center
计算新坐标系 Z 轴（normalDir），需要先将摄像机坐标转到模型空间，再减去上一步确认的中心点
用垂直广告牌程度改变 Z 轴 y 值后，单位化
声明 Y 轴（upDir，此时的 upDir 存储的是原来的模型空间下的 Y 轴方向）
利用新坐标系 Z 轴（normalDir）和旧坐标系 Y 轴（upDir）叉乘计算出新坐标系 X 轴（rightDir）
利用新坐标系 Z 轴（normalDir）和新坐标系 X 轴（right）叉乘计算出新坐标系 Y 轴（upDir，这里是复用之前的变量）
得到顶点相对于新坐标系中心点的偏移位置
利用新中心点和3轴计算出顶点新位置
新顶点转到裁剪空间
UV 缩放偏移

v2f vert (appdata_base v)
{
    v2f o;
    // 取新坐标系的中心点（默认使用原来的模型空间原点）
    float3 center = float3(0, 0, 0);
    // 计算新坐标系Z轴
    float3 cameraInObjectPos = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
    float3 normalDir = cameraInObjectPos - center;
    normalDir.y *= _VerticalDegree;     // 相当于把y向下压，若垂直程度为0，就代表X轴被我们压到了旧坐标系的xz平面
    normalDir = normalize(normalDir);
    // 计算新坐标系X轴
    float3 upDir = float3(0, 1, 0);
    float3 rightDir = normalize(cross(upDir, normalDir));
    // 计算新坐标系Y轴
    upDir = normalize(cross(normalDir, rightDir));
    // 得到顶点相对于新坐标系的偏移位置，再利用三个轴向进行最终顶点位置的计算
    float3 centerOffset = v.vertex.xyz - center;
    float3 newVertexPos = center + rightDir * centerOffset.x + upDir * centerOffset.y + normalDir * centerOffset.z;
    // 将新顶点转换到裁剪空间
    o.vertex = UnityObjectToClipPos(float4(newVertexPos, 1));
    // uv坐标偏移缩放计算
    o.uv = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
    return o;
}

片元着色器

直接采样叠加颜色即可

fixed4 frag (v2f i) : SV_Target
{
    fixed4 color = tex2D(_MainTex, i.uv);
    color.rgb *= _Color.rgb;
    return color;
}

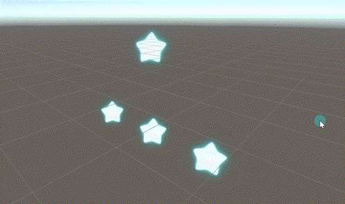

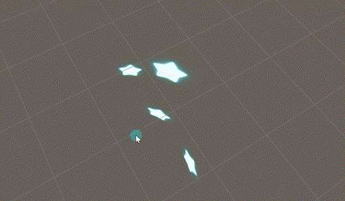

显示效果（左图为垂直程度为1，即全向广告牌效果，右图垂直程度为0，即垂直广告牌效果）：

可见，星星现在会跟随摄像机转动，使得星星能够始终面向摄像机，如果将垂直程度设置为0，那么贴图只有一个 Y 轴会转向摄像机

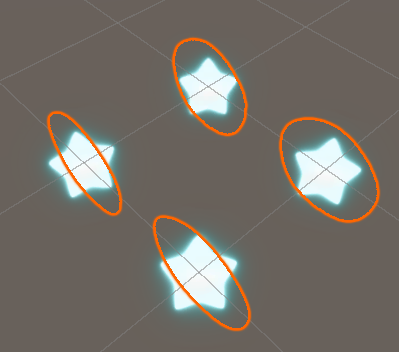

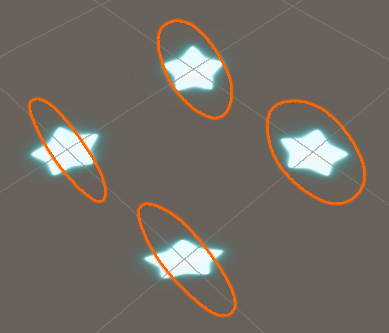

不过，目前的 Shader 会在某些极限情况下出现问题，例如，在其 Y 轴垂直向下看星星图时，
新坐标系 Z 轴快要与模型坐标系 Y 轴会重合，导致新坐标系的 X 轴计算得到零向量，这会导致渲染出现问题
为此，为了避免这个问题，就可以在新坐标系 Z 轴快要与模型坐标系 Y 轴重合时，使用三目运算符让 upDir 使用别的模型坐标系的轴
避免因为新坐标系 Z 轴与模型坐标系 Y 轴会重合计算出零向量

v2f vert (appdata_base v)
{
    v2f o;
    // 取新坐标系的中心点（默认使用原来的模型空间原点）
    float3 center = float3(0, 0, 0);
    // 计算新坐标系Z轴
    float3 cameraInObjectPos = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
    float3 normalDir = cameraInObjectPos - center;
    normalDir.y *= _VerticalDegree;     // 相当于把y向下压，若垂直程度为0，就代表X轴被我们压到了旧坐标系的xz平面
    normalDir = normalize(normalDir);
    // 计算新坐标系X轴，如果新坐标系Z轴快要和模型坐标系Y轴重合了，就转而使用模型坐标系X轴
    float3 upDir = normalDir.y < 0.999 ? float3(0, 0, 1) : float3(0, 1, 0);
    float3 rightDir = normalize(cross(upDir, normalDir));
    // 计算新坐标系Y轴
    upDir = normalize(cross(normalDir, rightDir));
    // 得到顶点相对于新坐标系的偏移位置，再利用三个轴向进行最终顶点位置的计算
    float3 centerOffset = v.vertex.xyz - center;
    float3 newVertexPos = center + rightDir * centerOffset.x + upDir * centerOffset.y + normalDir * centerOffset.z;
    // 将新顶点转换到裁剪空间
    o.vertex = UnityObjectToClipPos(float4(newVertexPos, 1));
    // uv坐标偏移缩放计算
    o.uv = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
    return o;
}

完整 Shader 代码如下：

Shader "TeachShader/Lesson95"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white"{}                 // 主贴图
        _Color("Color", Color) = (1, 1, 1, 1)               // 颜色叠加
        _VerticalDegree("VerticalDegree", Range(0, 1)) = 1  // 垂直程度，控制垂直广告牌到全向广告牌的变化
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent" "IgnoreProjector"="True" "DisableBatching"="True" }

        Pass
        {
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            fixed4 _Color;
            float _VerticalDegree;

            v2f vert (appdata_base v)
            {
                v2f o;
                // 取新坐标系的中心点（默认使用原来的模型空间原点）
                float3 center = float3(0, 0, 0);
                // 计算新坐标系Z轴
                float3 cameraInObjectPos = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
                float3 normalDir = cameraInObjectPos - center;
                normalDir.y *= _VerticalDegree;     // 相当于把y向下压，若垂直程度为0，就代表X轴被我们压到了旧坐标系的xz平面
                normalDir = normalize(normalDir);
                // 计算新坐标系X轴，如果新坐标系Z轴快要和模型坐标系Y轴重合了，就转而使用模型坐标系X轴
                float3 upDir = normalDir.y < 0.999 ? float3(0, 0, 1) : float3(0, 1, 0);
                float3 rightDir = normalize(cross(upDir, normalDir));
                // 计算新坐标系Y轴
                upDir = normalize(cross(normalDir, rightDir));
                // 得到顶点相对于新坐标系的偏移位置，再利用三个轴向进行最终顶点位置的计算
                float3 centerOffset = v.vertex.xyz - center;
                float3 newVertexPos = center + rightDir * centerOffset.x + upDir * centerOffset.y + normalDir * centerOffset.z;
                // 将新顶点转换到裁剪空间
                o.vertex = UnityObjectToClipPos(float4(newVertexPos, 1));
                // uv坐标偏移缩放计算
                o.uv = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 color = tex2D(_MainTex, i.uv);
                color.rgb *= _Color.rgb;
                return color;
            }
            ENDCG
        }
    }
}
